安全用電-學校安全用電管理係統解決方案

1. 概述
1.1. 項目概述
      秋霞电影网電子安全用電管理雲平台通過物聯網技術對電氣引發火災的主要因素（線纜溫度、電流、電壓、剩餘漏電和電能）進行不間斷的數據跟蹤與統計分析，實時發現電氣線路和用電設備存在的安全隱患（如：線纜溫度異常、短路、過載、過壓、欠壓及漏電等），有效防止電氣火災的發生。
      堅持“市場主導、政府引導、單位自主、社會參與”的原則，加快推動“安全用電”係統建設，利用物聯網、大數據、人工智能等技術和電氣安全領域知識，通過數據挖掘分析，提前發現隱患，識別隱患類型，洞察隱患發生發展的規律，進而預測隱患發展趨勢，並將相關風險因素和社會化服務體係進行聯動，最終實現預測預警、隱患治理、社會化服務和政府信息收集四方聯動的安全生產預防體係，提高生產隱患、安全事故“預測預警”和社會化服務的針對性，提升電氣火災安全事故的預警防控能力，實現江橋批發市場電氣火災事故大幅度降低的目標，確保人民群眾生命財產安全得到保障。
      電氣火災隱患線上服務依托電氣火災隱患大數據分析技術、物聯網技術、雲計算等實現對電氣火災隱患的類型識別、預警、管理，並通過互聯網技術整合線下服務機構，向相關單位提供線下電氣火災隱患綜合治理服務，最終實現大幅降低目標區域的電氣火災發生概率。

1.2. 參考標準

      本平台遵循以下標準開發：
      GB14287.2    《剩餘電流式電氣火災監控探測器》
      GB14287.3    《測溫式電氣火災監控探測器》
      GB14048.1    《低壓開關設備和控製設備總則》
      GB14287-2014 《電氣火災監控係統》
      GB13955-2005 《剩餘電流動作保護裝置安裝和運行》
      GB50016-2014 《建築設計防火規範》
      GB50116-2013 《火災自動報警係統設計規範》
      GB50054-2011 《低壓配電設計規範》
2. 係統架構
2.1. 係統結構

      安全用電管理雲平台采用分層分布式結構進行設計，即現場設備層、網絡通訊層和站控管理層，詳細拓撲結構如下：


      現場可通過GPRS移動網絡(移動、聯通2G網絡)和安全用電監管服務係統平台通訊，雲平台可自行架設服務器，需要具備固定IP地址的寬帶接入，或者租用阿裏雲服務器（本地不需要固定IP寬帶）。

現場安裝的設備采集用電回路剩餘漏電電流、線纜溫度、電流/電壓/功率/電能，通過無線方式上傳到安全用電監管服務係統平台，當現場發生線纜漏電電流，溫度超出標準值或者設定值以及功率超限時，通過安全用電監管服務係統平台或者手機APP推送報警信號，並發送短信通知安全責任人，派運維員處理現場隱患。
2.2. 電氣火災隱患治理模式
      依托線上“隱患預警平台”對電氣線路運行數據采集，通過大數據分析技術識別電氣隱患類型，由線下服務團隊提供隱患治理綜合服務，最終消除電氣隱患；“隱患管理平台”為監管部門提供隱患監管、隱患治理、信息管理分析報告，實現區域電氣火災隱患的風險評估。
      係統應用包括基於實時監測的電氣火災監測預警係統、基於監測數據的隱患分析及監管係統以及根據監測數據的線下服務體係建設等功能。
      通過項目設計、安裝施工、管理、調試、運行等步驟，實現建築單位電氣線路的實時監測，實現相關監測數據的采集、上傳、監控、報警等功能。在目標配電櫃安裝用電安全智能傳感終端、剩餘電流互感器、電流互感器、溫度傳感器等實時監測設備。將采集電氣線路的剩餘電流、電流、線路溫度等多路參數通過無線方式上傳平台服務器。
      係統具備遠程實時監測，異常數據報警，曆史信息查詢及統計，動態數據變化實時顯示，電氣線路安全隱患排查分析，及隱患分析處理等功能；同時係統支持移動終端登陸功能（APP）、第三方遠程服務托管、遠程程序升級、設備遠程維護等服務。
3. 設備選型及介紹
3.1. 現場設備選型
      根據現場監測功能需要，以下設備為每個回路必選設備。
      方案一：100A以下回路，開口式互感器

一、產品簡介

產品特點：
1、導軌式安裝，超小體積
2、開口式互感器采用，穿刺取電，可以不停電安裝
3、具備三相多功能表電能表的全部計量與測量功能
4、無線通信，組網簡單，運行穩定
5、具備三相電纜穩定監測功能，預防火災，杜絕用電安全隱患
6、具備漏電流監測功能，讓供電更加可靠

產品功能
用高精度、高靈敏、高穩定、寬量程、低功耗專用計量芯片。
顯示采用具有寬視角、高對比度的LCD顯示屏。
能效監測終端能計量A、B、C相正向、反向有功電能，當前A、B、C相正、反有功電能，組合有功電能等
能效監測終端能測量電流、電壓、有功功率、無功功率、瞬時功率、功率因數等
能效監測終端能具有兩套費率時段表，可在約定的時刻自動轉換；每套時段表表支持4個費率、8個時段。
通訊功能：標配1路RS485通訊接口.
GPRS模塊：GPRS移動公網組網（2G網絡）。

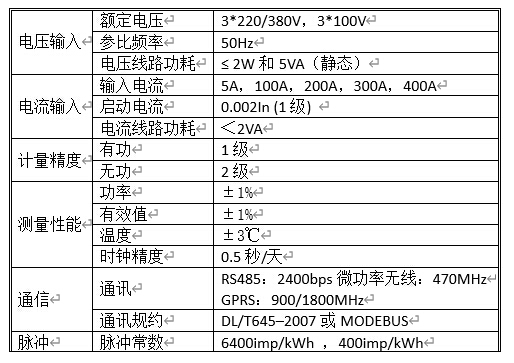

技術參數

安裝說明


    安裝接線： A、B、C三個開口式傳感器分別卡上A相、B相、C相電纜，同時A、B、C三相電壓穿刺夾穿刺三相電纜取電，三個溫度傳感器分別固定到電纜的溫度測量點，漏電流互感器穿過N線，即可完成安裝。
4. 平台配置
      安全用電服務平台需要配置三台服務器用於日常運維，其中：
      數據庫服務器用於采集安裝在現場漏電探測器的漏電電流、線纜溫度、電流、功率等信號並實時存儲，用於曲線、柱狀圖等顯示；
      應用服務器用於數據展示和分析，並處理各種報警信號，發出報警信息；
      WEB服務器用於WEB端數據訪問以及數據加密。
      服務器配置如下：

5. 係統功能
      1）安全用電監管服務係統包含安全用電管理雲平台、電腦終端顯示係統、手機APP、漏電探測器、漏電互感器、電流互感器等。
      2）安全用電監管服務係統平台能展示剩餘電流、溫度、電流等電氣安全參數的實時監測數據及變化曲線、曆史數據與變化曲線、實時報警數據等，能實時顯示現場服務次數、排除隱患數、未排除隱患數、報警未處理數、常規巡檢及產品維護等數據，監管數據能保存十年以上。
    3）手機APP軟件同時具有ioses版本和安卓版本，能通過手機APP對每條報警記錄進行呼叫，便於緊急情況下能盡快通知用電單位。
    4）能對各個單位及設備的電氣安全運行情況進行自動統計和分析評估，並隨時展示電氣安全運行分析報告。
    5）監控探測終端產品滿足國家法律法規和有關技術標準（GB14287.2《剩餘電流式電氣火災監控探測器》和GB14287.3《測溫式電氣火災監控探測器》）的要求，並通過國家消防產品質量監測檢驗中心提供的消防3C認證。
    6）漏電探測器能同時探測剩餘電流、四路溫度、三相電流等參數值，並能通過無線以移動通訊網絡接入安全用電監管係統平台。
      7）ARCM漏電探測器和Acrel-6000Cloud安全用電監管係統平台購買中國人保提供的保險，累計賠償金額1000萬，單次事故賠償500萬（產品質量責任險、電氣火災險、第三者責任險等）。
      8）秋霞电影网電子安全用電監管係統平台具有國家計算機著作權

5.1. 綜合界麵
      安全用電管理平台提供綜合監控界麵，針對漏電、超溫、斷線、短路、過壓、欠壓等信息綜合顯示，且對這些信息進行統一分析，便於維護人員直觀的了解現有的係統安全狀況。係統可按不同角色和賬戶登錄。
5.2. 係統采用B/S結構網站方式設計和建設，配合移動客戶端，使用方便
      係統完全按照web技術設計，任何用戶和任何管理部門的相關人員在任何地點都可以通過Internet訪問係統網頁查看和操作相應權限的內容信息，用戶也可通過在智能手機上安裝APP客戶端（應同時具有ioses版本和安卓版本）實現係統登陸訪問。


手機APP



      點擊快速工作台區域的兩個“查看”按鈕可以分別跳轉到隱患巡查界麵或隱患處理界麵，其中隱患和任務的具體解釋如下：
      隱患：指產生了隱患之後還未下發工單，需要指派相關人員去處理；
      任務：是指下發給當前登錄人的工單，需要去完成，形成隱患處理的閉環。
5.3. 基於監測數據的隱患分析及監管係統
      係統通過對用電線路的各種關鍵電氣特征數據，比如線纜溫度、電流、剩餘電流等等，通過多維度建模分析，更精準的反映用電線路的狀態，不僅發現隱患而且能夠識別隱患類型；不僅能夠識別隱患類型，還能洞悉隱患發生的規律，預測隱患發展的趨勢。係統應根據責任主體與管理主體的區別，分別提供不同的軟件平台給不同的用戶，在責任主體的軟件平台側重於實際隱患的實時提醒，主動控製。在管理主體的軟件平台側重區域安全狀態評估，隱患處置跟蹤，分別為監管部門、屬地街道、社區、生產經營單位業主、承租戶等提供線上服務。

      隱患統計以曲線圖的方式展示，顯示與曆史上各月的隱患統計的對比；下麵的本月統計則分別顯示了當月的故障總數和報警總數。所有這些統計指的都是和當前登錄用戶關聯的所有項目的隱患總和（包括故障和報警）。
5.4. 數據展示方式
      係統對采集的原始數據和應用數據進行分類存儲和管理，對數據的完整性、正確性進行檢查和分析，提供數據異常事件記錄和告警功能，保證原始數據的唯一性和真實性，提供完備的數據備份和恢複機製。

      項目列表中顯示與當前登錄用戶關聯的所有項目，點擊不同的項目之後左側顯示對應項目的信息。可根據項目名稱篩選項目，支持模糊查詢，不用輸入完整的項目名稱。不想使用項目列表功能的話，可以點擊右上角的收放按鈕將項目列表收起。
（一）設備監控
      可以按監控設備識別號、省、市、區縣篩選，顯示設備圖片、設備識別號、設備詳情、報警記錄
      1、點擊“設備詳情”後在彈出界麵顯示項目識別號、監控設備號、省、市、區縣、詳細地址
      2、點擊“報警記錄”後在彈出界麵顯示設備相關報警記錄，包括報警時間、報警描述、處理進度。
（二）探測器監控
      可以按監控設備識別號、探測器ID、探測器型號、區域篩選，顯示設備圖片、設備識別號、探測器ID、DI、DO實時狀態
      1、點擊“設備詳情”後在彈出界麵顯示項目識別號、監控設備號、探測器ID、區域、位置、實時信息、曆史信息
      2、點擊“報警記錄”後在彈出界麵顯示設備相關報警記錄，包括報警時間、報警描述、處理進度
（三）事件查看
      可以按時間、監控設備識別號、探測器ID、探測器型號、區域篩選，顯示事件記錄
（四）探測器控製
      可以對監控單元的分閘、合閘、複位進行遙控操作，並遠程設置漏電、溫度、電壓、開關量等參數。
（五）探測器參數設置
      1、客戶端可以對某個監控設備下的某個探測器發送參數設置命令
      2、手機端或者PC端可以對指定的監控主機發送參數設置命令，遠程設置監控設備下的某個探測器的漏電、溫度、電壓、開關量等參數值。
5.5. 數據采集
      係統可實時監控剩餘電流、電流、溫度等數據，同時也可以查看曆史數據；係統對超過報警閾值的數據進行即時報警，並通過短信、移動APP客戶端等方式通知相關人員。

      “實時監控”頁麵包括左側的樹狀導航欄和中間的項目信息顯示區，如上圖所示，顯示區除了顯示項目所屬客戶、地址、建築麵積、消防設施、安全責任人、聯係電話、設備數量、探測器數量等信息，還以更醒目的方式顯示了未處理報警和未處理故障信息，下屬設備和探測器，其中探測器可以繼續單擊打開查看詳細信息。
探測器詳細信息
      探測器詳細信息包括探測器基本信息、開關操作、數據監控、實時數據、參數設置、曆史信息和報警信息，如下圖所示：

5.6. 基於大數據的電氣火災隱患管理平台
      為監管部門建設大數據的電氣火災隱患管理平台，平台提供設備覆蓋情況、隱患分布情況、隱患類型占比情況、隱患治理情況等信息，並生成月報、季報、年報。有助於相關人員及時掌握電氣火災隱患的發展趨勢和風險等級，把握工作重心，消除隱患，防範電氣火災的發生。同時通過大數據分析，向職能部門提供用電回路狀態。
      隱患管理包括隱患巡查、隱患處理、和隱患記錄，點擊菜單欄的“隱患管理”，直接進入“隱患巡查”界麵：
隱患巡查

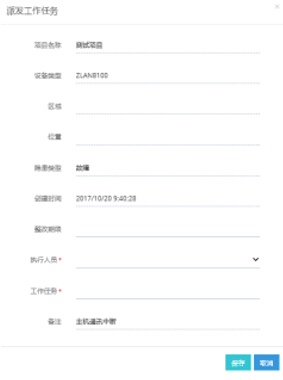

      隱患巡查的目的是為了隱患產生之後下發工單，所以頁麵中隻顯示未下發工單的隱患記錄，包括隱患類型、創建時間、項目名稱、設備ID、位置、故障原因等記錄，點擊最右側的“派發”按鈕，可以派發工作任務，如下圖：

隱患處理
      點擊“隱患管理”下的隱患處理，進入如圖頁麵：


      隱患處理即工單處理，表示工單需要當前登錄用戶確認，形成隱患處理的閉環，頁麵中隻顯示發給當前登錄用戶且未處理的工單記錄。
隱患記錄
      點擊“隱患管理”下的隱患記錄，進入如圖頁麵：


      隱患記錄顯示所有的隱患記錄，可以按照隱患類型（報警、故障）、狀態（未派發、已派發未處理、已派發已處理）分類顯示，支持按照創建時間、項目名稱、所在區域等條件來對隱患記錄信息進行針對性的查詢操作。
      在對於係統產生的隱患記錄，相關人員能夠對相應記錄對應的設備進行操作。
功能說明：
      1.能提對相關的報警信息進行批量處理
      2.不同權限人員所查看的信息不同，從權限上保障信息的安全性
      （一）隱患查詢
            可以按報警時間、區域、狀態、監控設備識別號、探測器ID、探測器型號篩選，顯示報警記錄
      （二）下發工單
            點擊“派發”後在彈出界麵選擇執行人員和整改期限，在生成工單的同時，後台向執行人員發送工單信息
      （三）工單處理
            點擊“詳情”查看工單相關信息，對工單上的信息進行相關的處理與操作，同時還能夠處理之前未被處理的工單
      （四）工單曆史記錄查詢
            可以按報警時間、區域、狀態、監控設備識別號、探測器ID、探測器型號篩選，顯示工單記錄。
5.7. 數據匯總
功能說明：
      1.對係統所收集的所有監測記錄進行匯總處理，包括匯總信息表格的生成，匯總信息曲線圖的展示，控製日誌的展示模塊等。
      2.通過雲端儲存的大量數據進行數據分析，形成多種圖形及報表。
      3.探測器與電氣火災監控設備使用MODBUS-RTU協議，電氣火災設備與雲服務器使用Socket。


5.8. 基於數據交互的安全用電分析報告

      安全用電管理平台可對每個回路出具分析報告，具體分析內容如下：

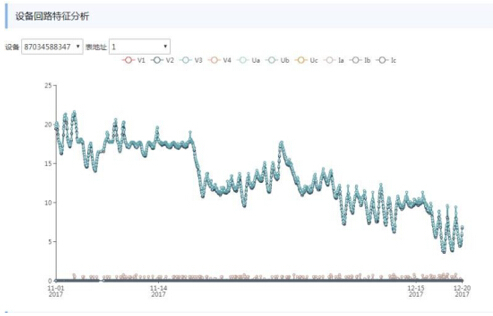

3、設備回路特征分析
      安全用電管理平台針對采集的數據進行各種模型分析，為客戶消除安全隱患。


4、報警原因分析及未來24小時曲線預測
      平台能對特定的報警原因進行分析，漏電產生的具體原因為哪些，可協助線下人員更好的維保。
      平台在報警原因產生後還能對每個回路的未來24小時曲線預測，讓管理人員可預防性的進行管理並處理漏電產生原因。

6.9. 係統設置
功能說明：
      提供操作權限查詢與用戶信息查詢界麵。

5.10項目基礎信息維護
功能說明：
      1.係統對所記錄的項目信息進行匯總展示。
      2.能夠對具體的項目信息進行查詢，修改和更新項目信息。

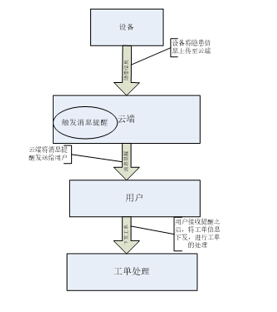

5.11 監測及隱患處理模型
功能說明：

      設備上傳隱患信息到雲端，雲端接收到隱患信息之後觸發消息提醒，用戶接收到提醒之後進行工單下發、工單處理。
